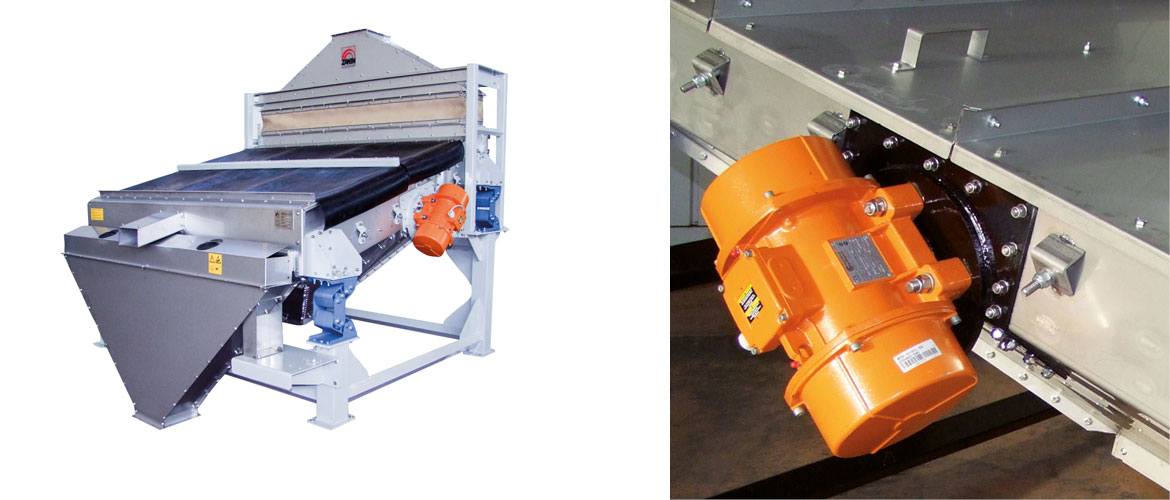

Vibrovaglio

Vibrovaglio per prodotti chimici

Vibrovaglio

Impianto di vagliatura fertilizzante

Vibrovaglio

Vibrovaglio per prodotti chimici, elemento oscillante

Vibrovaglio

Vibrovaglio per prodotti chimici, piano tensione rete

Vibrovaglio

Vibrovaglio per prodotti chimici, motovibratore

Vibrovaglio per prodotti chimici

Vibrovaglio per prodotti chimici

Separa i corpi grossi e fini presenti nel prodotto.

È costruito in due versioni: con un setaccio o due setacci.

Funzionamento

Il prodotto entra per gravità in una tramoggia dosatrice e viene uniformemente distribuito su tutta la sua larghezza.
Il prodotto scende su uno o più setacci, separando le impurità in base alla tipologia dei fori.

mod. VV-1

Vibrovaglio per prodotti chimici VV-1

mod. VV-2

Vibrovaglio per prodotti chimici VV-2

Legenda

1. Ingresso Prodotto

2. Prima Separazione

3. Seconda Separazione

4. Ingresso Prodotto

5. Prima Separazione

6. Seconda Separazione

7. Terza Separazione

Costruzione

  • Intelaiatura di sostegno cassone, costruita con profilati saldati tra loro.
  • Cassone in lamiera pressopiegata in acciaio al carbonio, bullonata tra i vari elementi che la compongono.
  • Supporto bocca entrata prodotto.
  • Tramoggia di entrata prodotto.
  • Struttura lamellare di sostegno setaccio.
  • Gruppo di trasmissione vibrazione.

Optional

  • Costruzione inox 304
  • Lastra antiusura.
  • Quadro comando.
  • Tramoggia di scarico.
  • Prodotto buono.
  • Scivolo scarti.

Specifiche

Disponibile in varie dimensioni e modelli con portata da 50 a 80 t/h (calcolata con urea ps 0,9 t/m3, UR 1%, Impurità 2%).

scheda pdf
scarica la scheda pdf
