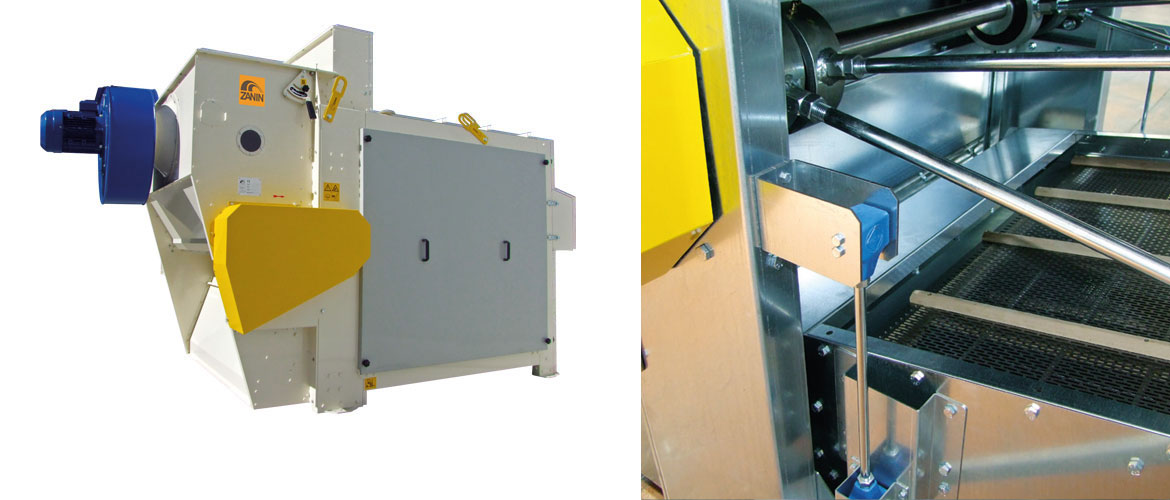

Pulitore PSC S

Pulitore PSC-S : pulitore a setacci per sementi.

Pulitore PSC S

Pulitore PSC-S : pulitore a setacci per sementi.

Pulitore PSC S

Pulitore PSC-S : pulitore a setacci per sementi.

Pulitore PSC S

Pulitore PSC-S : pulitore a setacci per sementi.

Pulitore PSC S

Pulitore PSC-S

Permette di separare i corpi fini, medi e grossi presenti nel prodotto o calibrare con un sistema a doppio passaggio.

Funzionamento PSC-S

Sistema di pulizia a doppio passaggio.
Il prodotto con le impurità entra per gravità. Il sistema volumetrico permette una distribuzione quantificata ed uniforme del prodotto con le impurità, che viene attraversato dall’aria che ne asporta le polveri più leggere. Il prodotto entra nel primo cassone porta setacci dove sono montate le lamiere forate adatte al tipo di lavorazione. Il setaccio superiore divide il prodotto dallo scarto grosso, il setaccio inferiore divide il buono dallo scarto fine. Le stesse fasi di lavoro avvengono nel cassone inferiore. Prima dell’uscita il prodotto buono passa su dei rallentatori, un flusso d’aria asporta le impurità più leggere. Le polveri più pesanti decantano e vengono espulse da una coclea mentre quelle leggere vengono inviate ad un ciclone o, in alternativa, ad un filtro.

Pulitore PSC S

Legenda

Prodotto con impurità Prodotto con impurità

Grosse impurità - paglie Grosse impurità - paglie

Prodotto buono Prodotto buono

Scarto grosse dimensioni Scarto grosse dimensioni

Scarto fine Scarto fine

Aria Aria

Aria con polvere Aria con polvere

Costruzione

  • intelaiatura di sostegno cassoni costruita in lamiera stampata bullonata
  • carenatura in lamiera stampata verniciata
  • tramoggia entrata prodotto
  • distributore volumetrico
  • cassoni porta setacci in acciaio al carbonio
  • presa di aspirazione con posizionamento verticale
  • serrande di regolazione flusso aria con servocomando
  • setacci in lamiera forata in acciaio al carbonio con portasetacci (telaio e portatelaio) e biglie in caucciù
  • movimentazione dei setacci a bielle completo di motorizzazione ed inverter

Optional

  • Lastra antiusura.
  • Quadro elettrico di comando.
  • Tramoggia verticale per grosse impurità.
  • Tramoggia inclinata per grosse impurità.
  • Settore di raccolta per sottoprodotti.
  • Struttura di rialzo.
  • Mettisacco.

Specifiche

Portata in pulitura del seme da 4 a 10 t/h.
Portate calcolate con grano ps 0,78 t/m3 - UR 14% - Impurità 2%.

scheda pdf
scarica la scheda pdf
