Concia

Concia, carico prodotto

Concia

Concia, quadro elettrico di comando

Concia

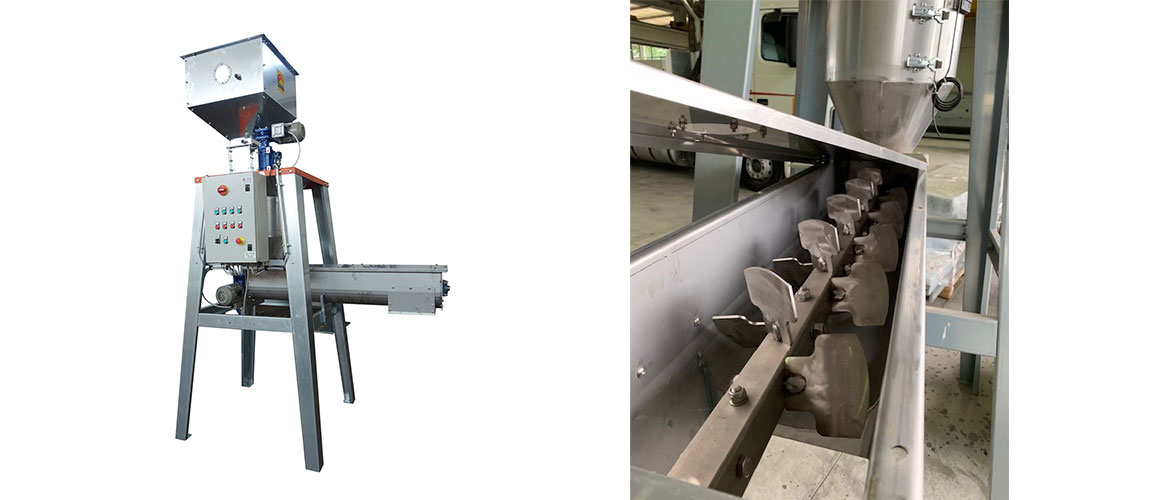

Concia, coclea con paletta speciale autopulente

Concia

Concia, coclea con aletta in miscelazione

Concia

Concia su impianto di selezione sementi

Concia

Concia, motorizzazione

Concia

Concia, cilindro con piattello girevole

Concia

Concia con coclea inclinata

Concia

Concia

Tratta il cereale con liquidi additivi di protezione del seme.

Funzionamento

Il prodotto entra per gravità in una tramoggia e scende in un dosatore volumetrico azionata da un moto rotatorio.
Il prodotto scende nel cilindro su un piattello girevole dove viene iniettato il liquido spinto da una pompa.
Una coclea a palette, orizzontale o inclinata permette di miscelare il seme trattato.

Concia

Legenda

1. Tramoggia

2. Pompa

3. Dosatore volumetrico

4. Contenitore

5. Piatto girevole

6. Quadro elettrico

7. Coclea miscelatrice

Costruzione

  • Intelaiatura di sostegno, in lamiera con profilati in lamiera verniciata, bullonata tra i vari elementi che la compongono
  • Coclea in acciaio inox AISI 304
  • Tramoggia di entrata prodotto
  • Motorizzazione con trasmissione diretta

Optional

  • Pompe di trasmissione liquidi additivi
  • Coclea a palette in acciaio inox
  • Coclea inclinata

Specifiche

Disponibile in varie dimensioni e modelli per produzioni da 1 a 12 t/h (calcolate con prodotto a ps 0,78 t/m3.).

scheda pdf
scarica la scheda pdf

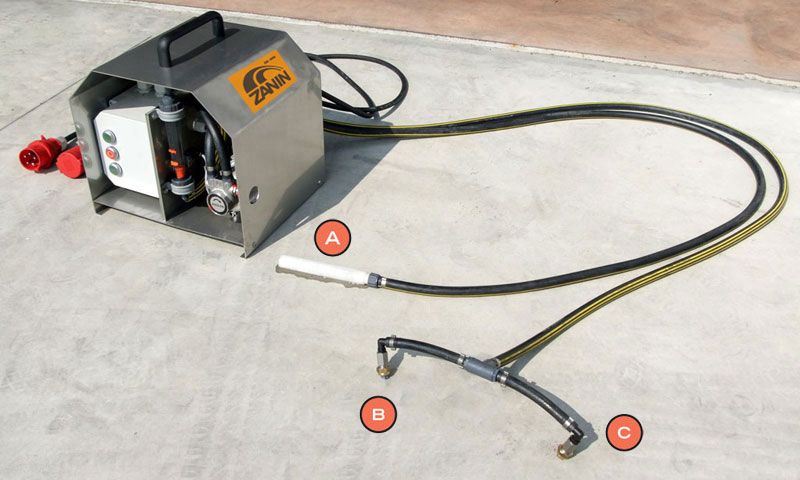

Dosatore portatile per concia

La macchina è stata progettata per un funzionamento continuo di conciatura umida di semi, quali cereali, mais, legumi e altri.
L'apparecchio è composto da ingresso prodotto, pompa di dosaggio e postmixer, camera di concia con piatto di distribuzione e ugelli spruzzatori liquido.
È azionata da motoriduttori. L'apparecchio di concia è controllato da un pannello di controllo con "Touch".

Dosatore portatile per concia

Funzionamento

Il pescante viene inserito nel contenitore del liquido da miscelare, mentre gli spruzzatori vengono inseriti in sicurezza sopra una coclea. All'attivazione del dosatore, la quantità di liquido immessa viene mescolata dal movimento della coclea, la quale miscela il prodotto con il liquido.

Legenda

A. Pescante

B. Spruzzatore

C. Spruzzatore
